Casa Farnsworth

Mies Van Der Rohe

Leonardo Peressa - 276950

Casa Farnsworth costruita nel 1949 e situata nei dintorni di Plano, Illinois, è il primo edificio a campata unica costruito da Mies. L'abitazione è formata da due piattaforme sollevate da terra e collegate tra loro da una breve rampa di scale. La piattaforma inferiore, alla quale si accede sempre con una breve scalinata svolge la funzione di ampio terrazzo mentre quella superiore adempie alle esigenze abitative. Il padiglione in acciaio e vetro ha al prorio interno un nucleo in legno dentro al quale sono collocati i servizi; intorno a questo nucleo si articolano gli spazi abitaivi della casa: cucina, zona giorno e zona notte. Tutta la struttura, compreso il tetto piano, è sorretta da pilastri in acciao. Dalle grandi vetrate che svolgono la funzione di tamponature esterne si puo ammirare il paesaggio circostante ed il vicino fiume che in primavera esonda molto spesso sommergendo in parte la casa.

Download modello Sketchup

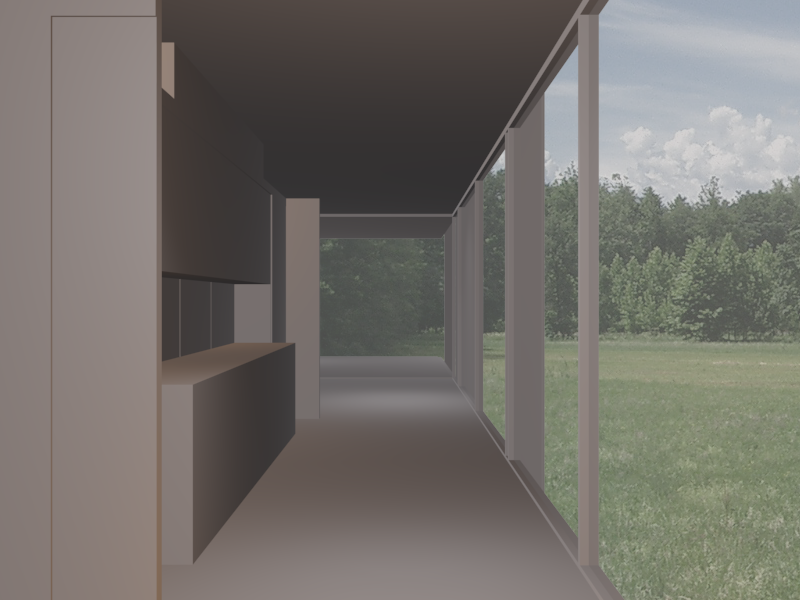

Per la costruzione del modello il programma utilizzato è stato sketchup 8. Il modello è stato realizzato direttamente in sketchup senza la creazione della pianta in autocad poichè ero gia in possesso delle misure esatte dell'edificio preso in esame. Per la costruzione ho utilizzato i pollici come unità di misura in quanto erano utilizzati nella documentazione da me trovata ed una conversione in centimetri non mi dava misure precise. Il render è stato eseguito utilizzando 3d Studio max, con il quale ho creato una serie di punti luce di vario tipo. Le immagini PNG ottenute sono state contestualizzate con photoshop CS5, avendo cura di selezionare una flora ed un contesto,sebbene non uguale, paragonabile a quello in cui si trova la casa. Per tutti e tre i programmi, in quanto era la prima volata che li utilizzavo, mi sono avvalso, oltre che delle lezioni in classe, di tutorial trovati in rete.







IUAV - Corso di Disegno Digitale - Prof. Maurizio Galluzzo
