Casa Saltzman

Richard Meier

Marco Carraro - 274366

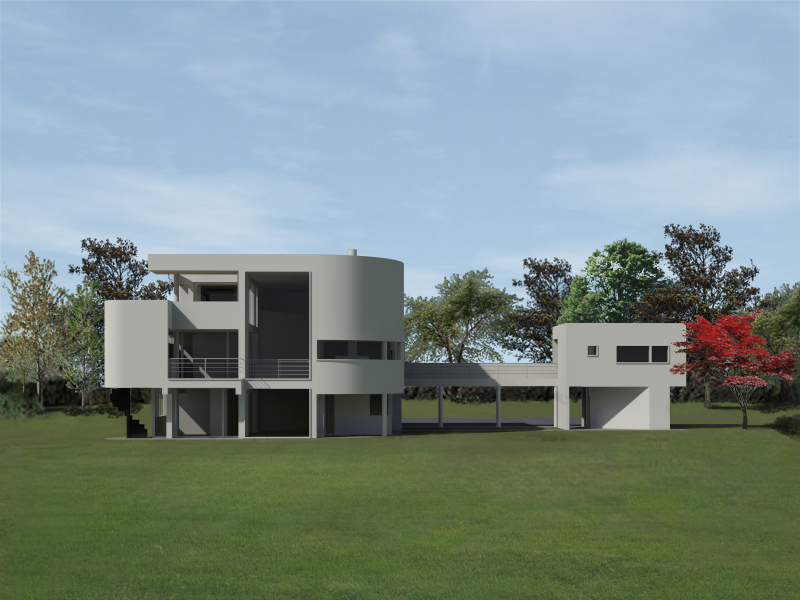

L’edificio, costruito alla fine degli anni '60, è collocato all’estremità di Long Island, nei pressi dell’East Hampton nello stato di New York, a 500 metri dall’Oceano Atlantico. La casa è pensata come residenza estiva per le vacanze ed è composta da due volumi separati: l’abitazione padronale e, collegato tramite una passerella, l’alloggio del personale di servizio con annesso magazzino. Il progetto prevede una suddivisione programmatica degli ambienti in zone “private” e “pubbliche”, separate da una scala diagonale orientata sull'asse nord-est. La complessa distribuzione interna si rispecchia all’esterno, attraverso una disomogenea composizione delle facciate. Gli spazi privati, che occupano i prospetti nord e ovest, sono concentrati e raccolti, a differenza di quelli pubblici che sono più ampi e luminosi. L’edificio è stato realizzato con struttura portante lignea utilizzando il sistema costruttivo del balloon frame nella parte nord-ovest, mentre la parte sud-est è sostenuta da colonne in tubolari di acciaio.

Download modello Sketchup

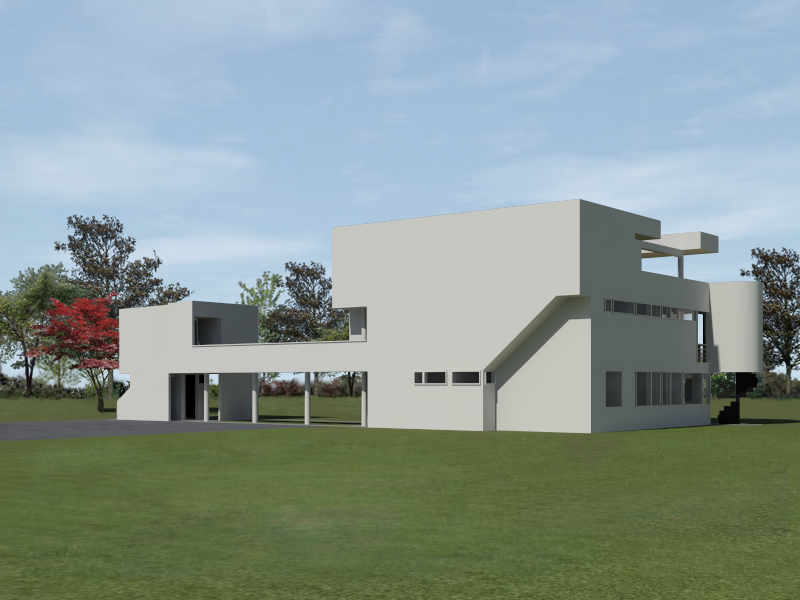

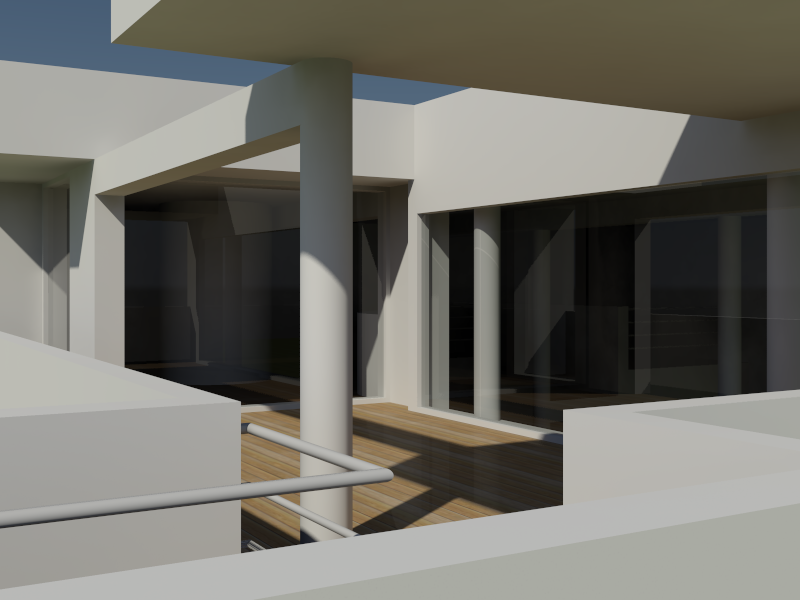

Per la comprensione dell'edificio, le piante sono state disegnate in AutoCAD 2012 dopo averle scandite dalla monografia dell'architetto. Sulla base di questi files, l'abitazione è stata modellata con l'ausilio di Sketchup 8 Pro. Per la renderizzazione, invece il modello è stato importato su 3ds Max Design 2013, dove sono state aggiunti materiali fotorealistici, texture e luci. Dopo aver impostato le telecamere e aver raddrizzato le verticali, le viste sono state renderizzate con Mental Ray. Per una resa migliore, le immagini sono poi state trattate in Photoshop CS6.







IUAV - Corso di Disegno Digitale - Prof. Maurizio Galluzzo
