Estrusione a Percorso

Arch. Rabih El Hage

Vasca da Bagno

il modello 3D eseguito con  AutoCad e  renderizzato "Raytrace" con Microstation/J

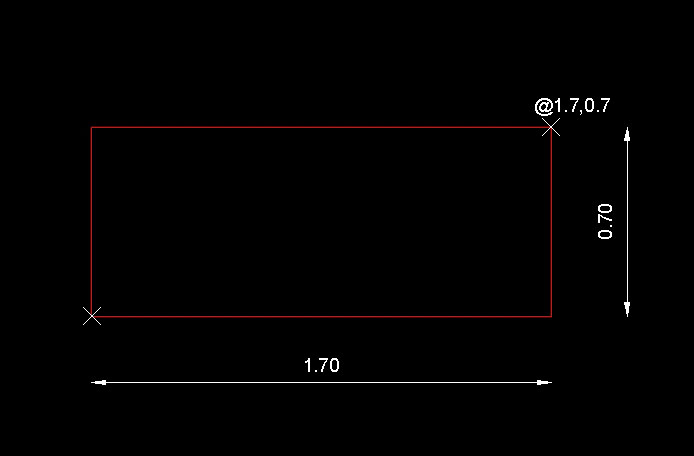

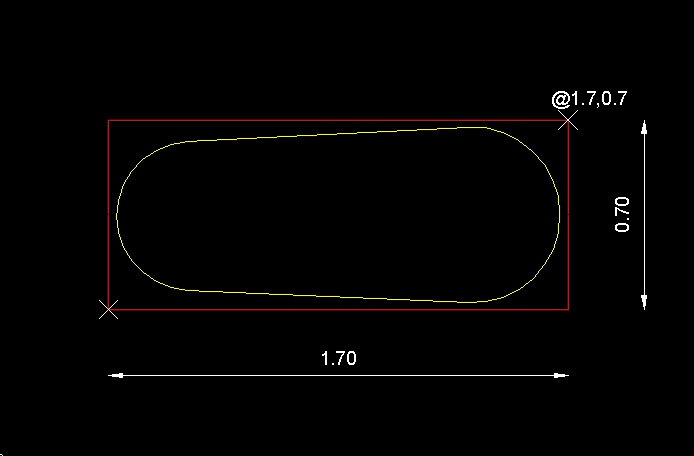

utilizzando delle misure standard di una vasca da Bagno, cominciamo a tracciare il contorno esterno con "Rettangolo" di 1.70 x 0.7 cm.

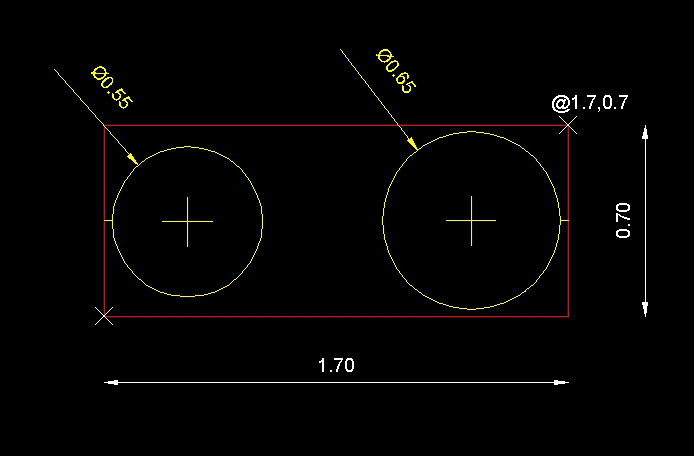

si tracciano due cerchi con l'opzione "2P" del comando "Cerchio" partendo dal punto centrale dai due lati verticali del rettangolo...attiviamo l'Osnap "Tangente" per tracciare due linee collegando i due cerchi, e poi "Taglia" per tranciarli ottenendo il risultato seguente.

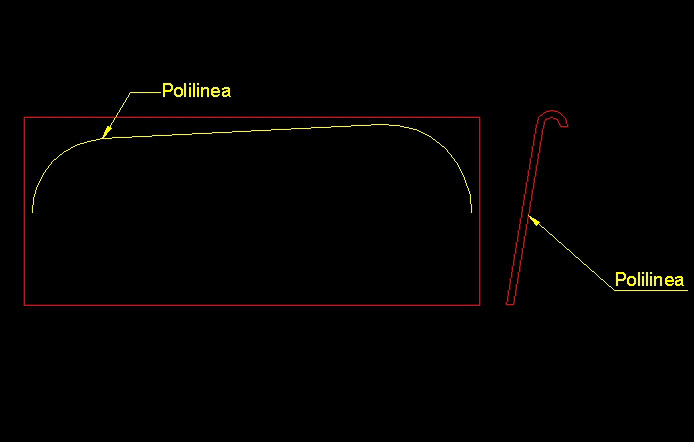

Essendo simmetrica, la vasca potrebbe essere costruita a metà e poi specchiata con il comando "Specchia", quindi prepariamo il profilo della metà vasca (polilinea) , utilizzando il comando "taglia" e "edita polilinea"

il profilo di estrusione non e altro che una polilinea chiusa che viene ruotata in 3D di 90° gradi e posizionata all'inizia della traiettoria gia preparata....

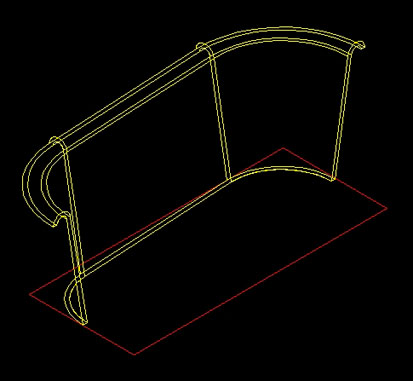

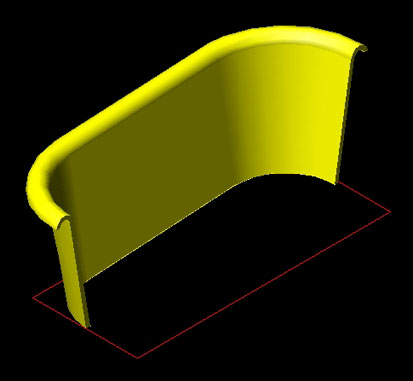

Vista Isometrica SUD-OVEST

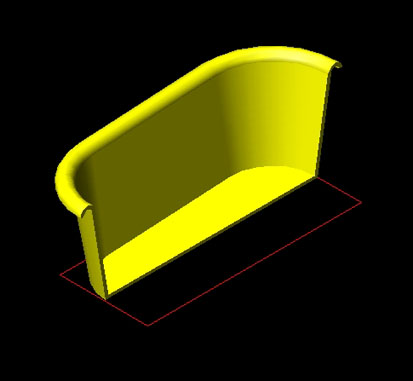

                                    Wireframe con Isolines : 4                                             Ombreggiatura

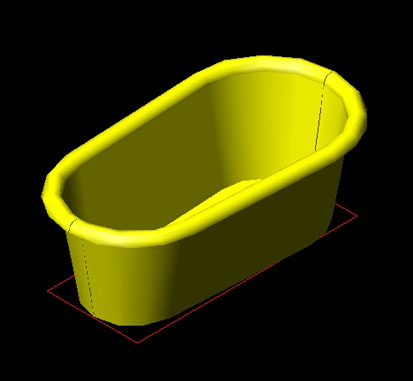

con il comando "Specchia" completiamo la vasca.

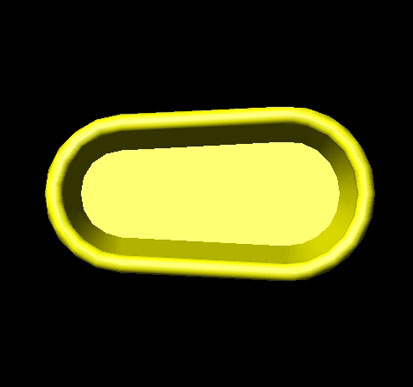

vista dell'alto

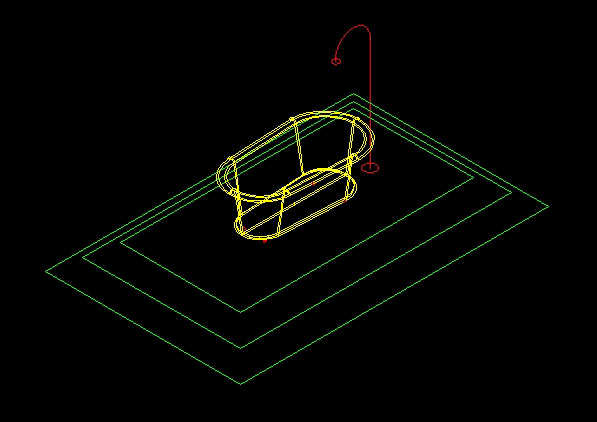

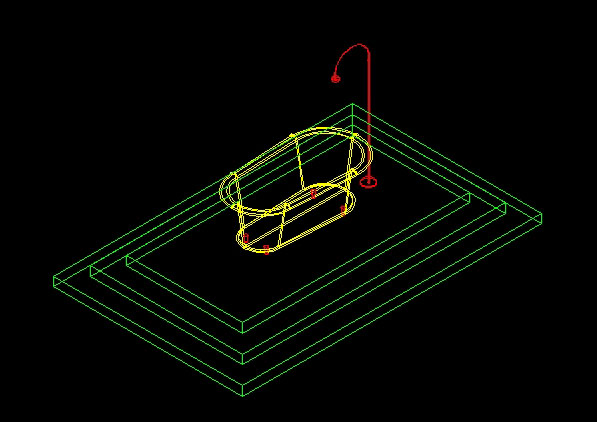

nel layer 02  troviamo 4 cerchi per l'estrusione dei piedini in acciaio della vasca (10cm con rastremazione di -5° verso l'esterno), e la traiettoria del tubo dell'acqua....mentre nel layer 01 troviamo i 3 gradini a diverse quote con alzata di 15 cm.

vista Frontale

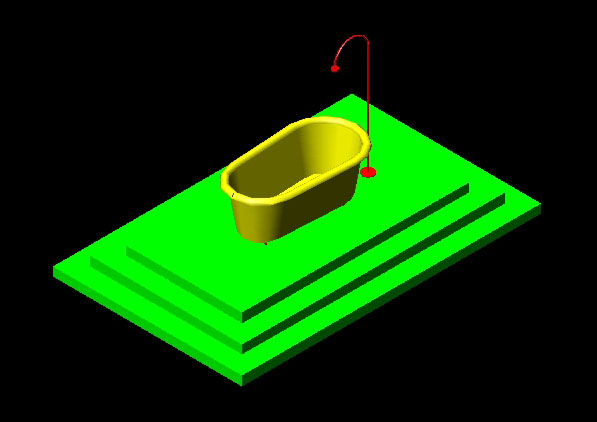

vista Isometrica

i gradini vengono estrusi verso il basso quindi il valore è negativo -0.15
