Estrusione a Percorso (con Polilinea 3d)

Arch. Rabih El Hage

Corri mano di una scala  (Le Corbusier)

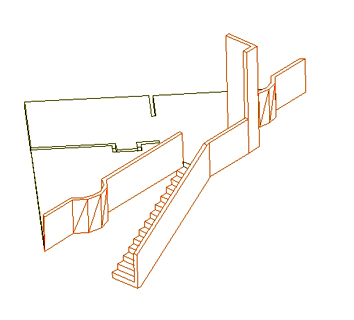

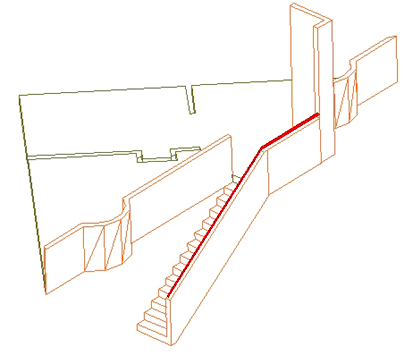

 linee nasconste "HIDE" o "NASCONDI"

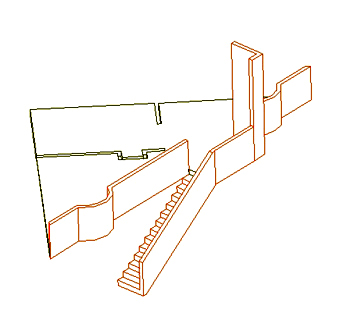

                          con le silhouette a (dispsilh = 0)                                senza le silhouette a (dispsilh = 1)

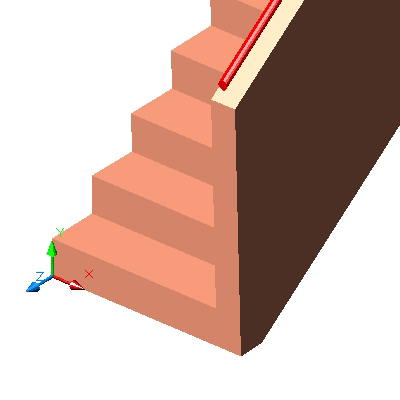

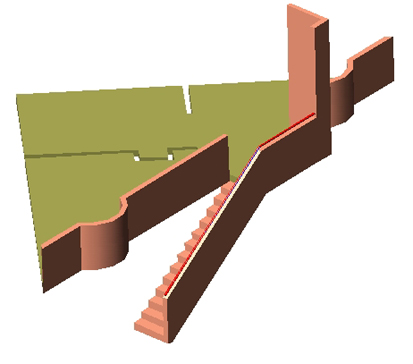

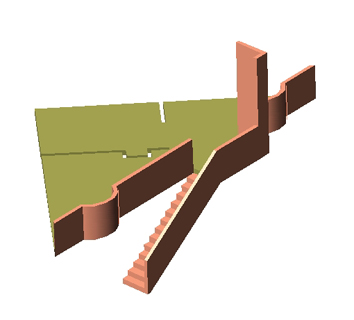

ombreggiatura

In questo caso si pone il problema di tracciare il percorso dell'estrusione solida, che non può essere una normale polilinea, neanche un segmento di una linea perché il Corri mano sale lungo il muretto inclinato della scale e prosegue dritto fino a toccare l'angolo... Non trovandosi nello stesso piano della scala, che è a diverse quote, la Polilinea 2d non può cambiare quota (come le linea) e seguire l'inclinazione del muretto quando viene tracciato il primo punto che è in basso, questo perché la Polilinea e una primitiva rigida e non può essere tracciata a diverse quote uscendo dal piano (XY)  del primo punto.

Quindi il percorso non può essere che un polilinea 3d che è  molto importante per fare questo tipo di operazioni.Può essere chiusa o aperta e non può avere archi...Una polilinea 3d è molto flessibile nello spazio 3d e può determinare qualsiasi percorso per l'estrusione...

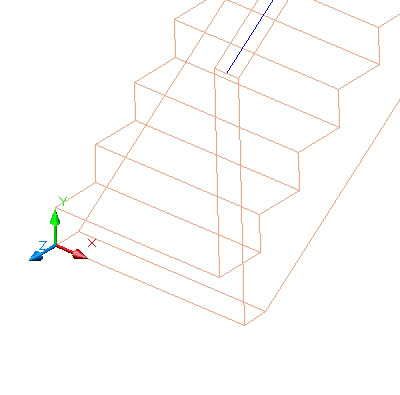

Si traccia la polilinea 3d in blu nel mezzo del parapetto..s

 Allineamento "UCS a faccia" di un solido, o con "3punti" per ottenere un UCS verticale.

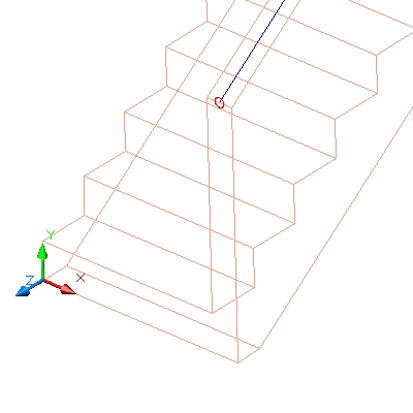

si traccia il sessione del tubo (cerchio di 5cm di diametro)...e poi si spostano in alto ortogonalmente di 10cm insieme il cerchio e la polilinea 3d. e poi si estrude a Percorso(PATH)...

ALIGN

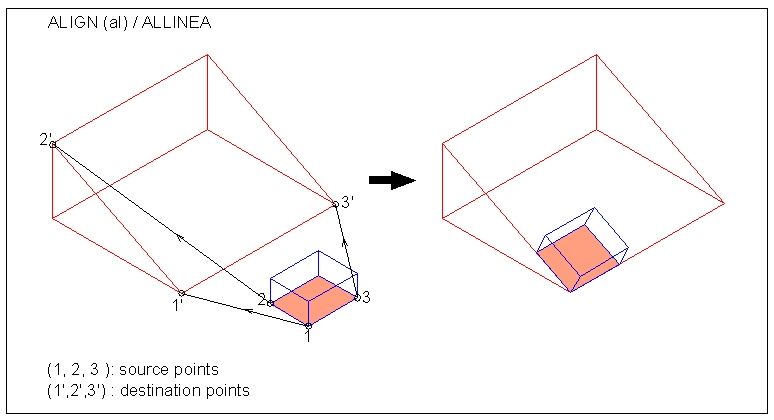

1- Allineare due solidi:

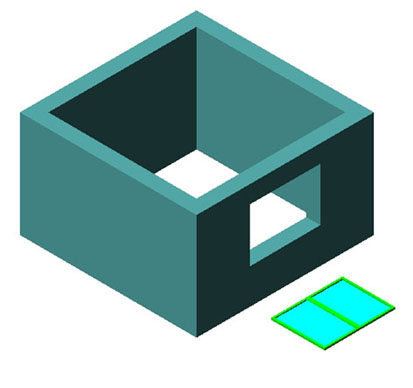

1- Allineare una finestra nel muro:

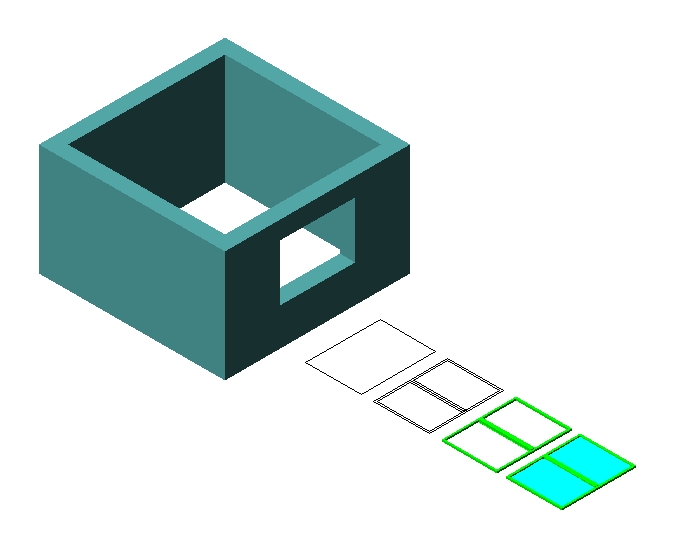

1° fase: la costruzione solida della finestra

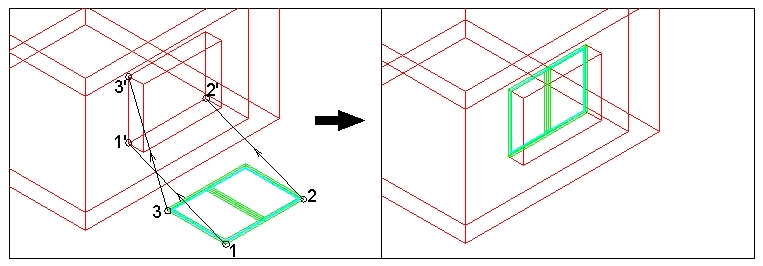

2° fase: allineamento con le 3 copie di punti

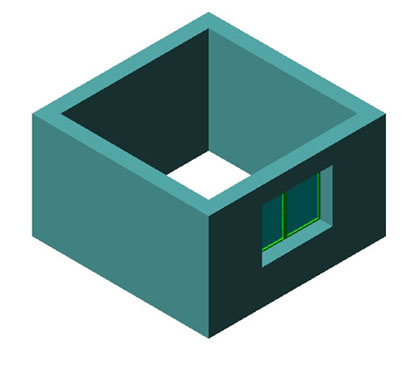

N.B. applicando la Rotazione 3d  rispetto l'asse X, e lo spostamento della finestra , si ottiene lo stessso risultato, ma il comando ALIGN risulta immediato e più veloce.
