AutoCAD permette l’inserimento di tabelle esterne dinamiche a partire ad un file o un database. Di seguito l’intera sequenza. Gli esempi pronti per l’uso sono disponibili a questo indirizzo GitHub.
- Avviare AutoCAD e aprire un nuovo disegno
- Salvare il disegno in una cartella dedicata (chiamata ad esempio: “tabelle”) e dare il nome “disegno_prova_tabelle_dinamiche.dwg“

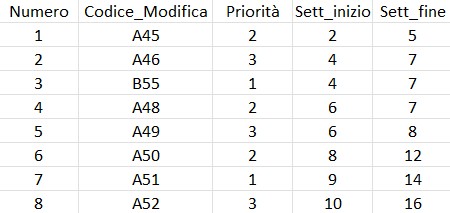

- Creare nella stessa cartella un file Excel con il nome “tabella_autocad_01.xlsx“
- Salvare la tabella nello stesso percorso dove si trova il file AutoCAD
- Il nome del foglio (in basso) sarà tab_01.

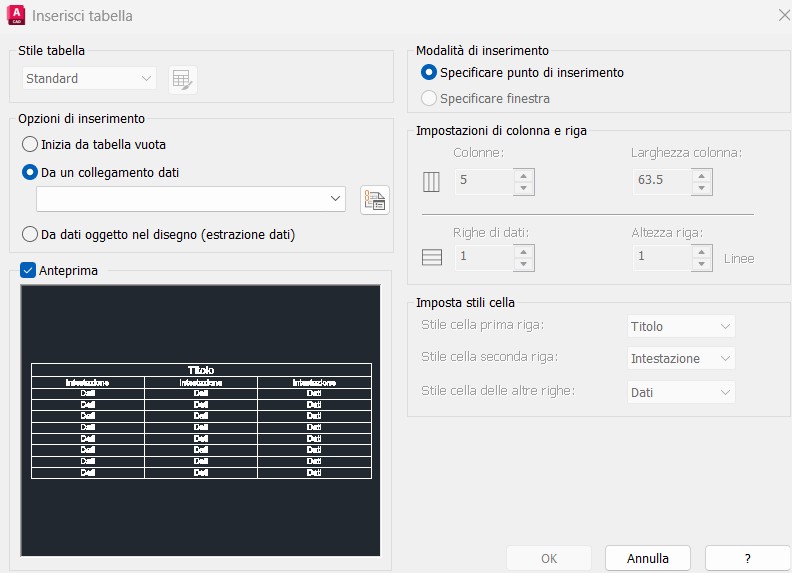

- In AutoCAD andate in [Annota] e scegliere il tasto [Tabella]. Apparirà questa schermata che permette la creazione di una tabella ex novo oppure il collegamento con un file (ed esempio Excel).
- Scegliere “Opzioni di inserimento da un collegamento dati”.

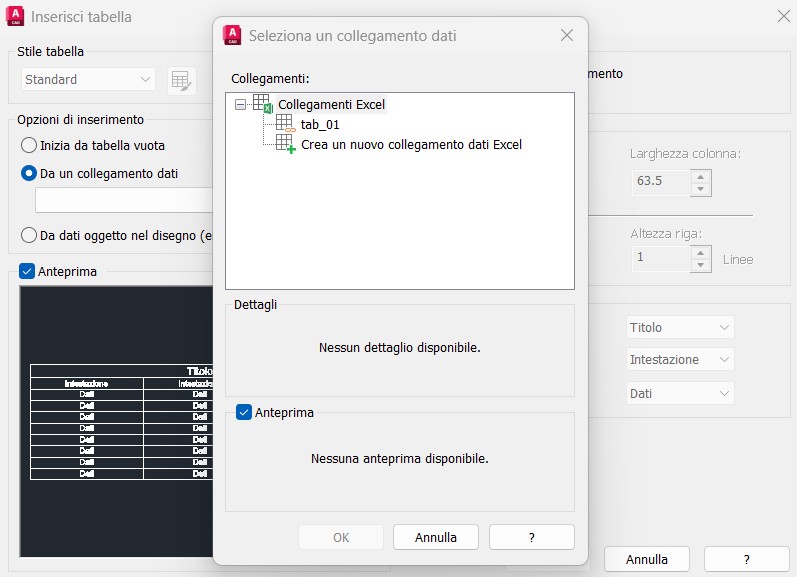

- Fornire il percorso della tabella e il foglio.
- Selezionare il foglio “tab_01” e quindi [OK]
- Scegliere il punto di inserimento, la scala ed eventualmente uno stile diverso.
- Ogni cambiamento del file Excel sarà aggiornato anche nella tabella dentro al disegno ad ogni riavvio. Nel caso in cui si volesse effettuarlo prima digitare “AGGIORNCOLLDATI” [INVIO]
