Alcune delle funzioni più importanti dei CAD sono quelle relative alla gestione parametrica dei disegni. Si possono costruire famiglie di prodotti, modificare nel tempo i progetti ma specialmente costruire varianti. AutoCAD offre delle feature complete che insieme alla gestione dei vincoli consentono di realizzare disegni e modelli facilmente gestibili e modificabili. I file di questo esempio sono disponibili della cartella GitHub.
Vediamo passo per passo le funzioni:
- Avviare AutoCAD
- Creare un file nuovo e salvarlo in una cartella dedicata chiamata “parametrico”
- Disegnare una figura a T secondo queste istruzioni:
- Disegno una T con il comandando PLINEA (polilinea) partendo dallo 0,0
- La sequenza di costruzione sarà PLINEA [invio]
- Specificare punto iniziale: 0,0
trascinare il mouse verso destra e digitare la misura [30] [invio] e poi tracciamo la sequenza. - Usiamo questa notazione fin dall’origine quindi in questo modo:
- destra 30 [invio]
- alto 600 [invio]
- destra 20 [invio]
- alto 10 [invio]
- sinistra 70 [invio]
- basso 10 [invio]
- destra 20 [invio]
- il comando [CH][invio] per chiudere la polilinea

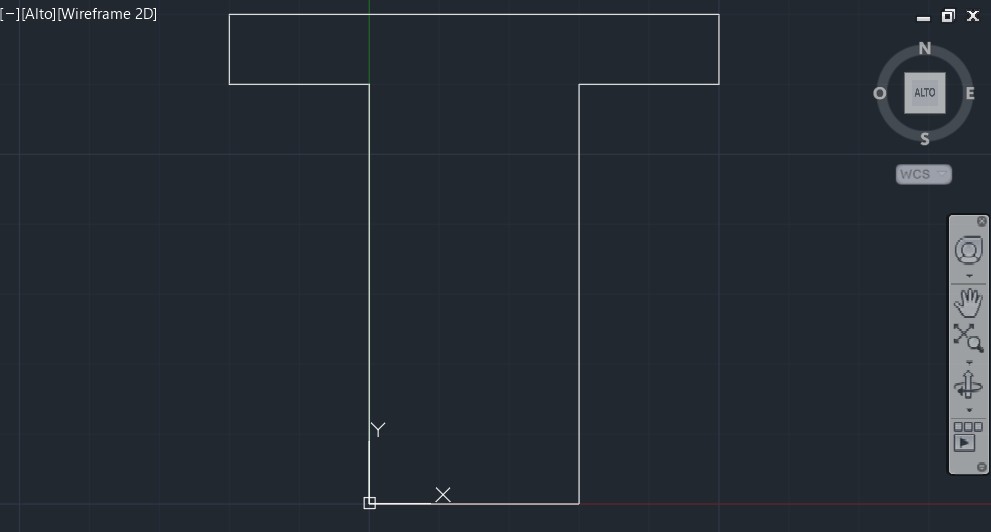

Questo è il risultato atteso:

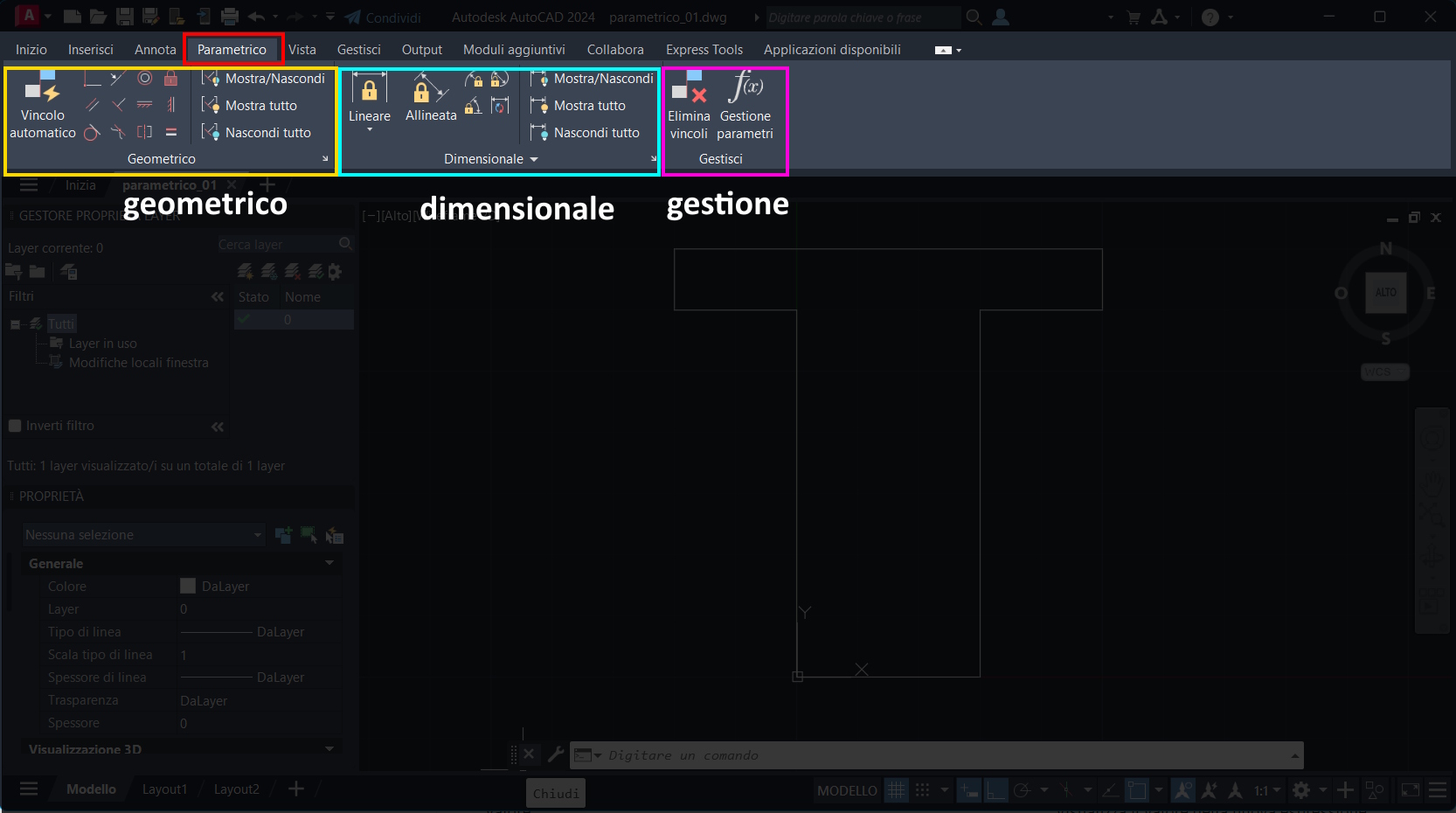

Questa è la parte dedicata alla gestione dei parametri.
